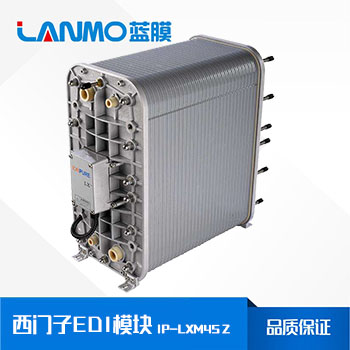

IP-LXM45ZEDI模块是出水量为5吨规格的模块,是西门子公司针对工业水处理打造的EDI模块产品。针对工业应用而开发西门子工业型膜堆利用连续电去离子技术(CEDI)生产高纯水,其产水水质等同甚至优于混床出水。由纯水室、浓水室、电极板等部分组成。
西门子IP-LXM45Z模块参数
膜堆型号 | 设计产水流量 | 最低允许产水流量 | DC电压* | DC电流 | 运输重量 | 工作重量 |
m³/h(gpm) | m³/h(gpm) | V | A | kg(lbs.) | kg(lbs.) | |
IP-LXM45Z | 5.1~7.7(12.5~33.7) | 2.55(11.25) | 0~600 | 0~6 | 148(325) | 124(273) |
西门子IP-LXM45ZEDI模块组成部分有哪些?
EDI膜块去除水中离子是通过内置的离子交换树脂进行的。其应用如下:(以Na+代表阳离子,以C1-代表阴离子)
由于受EDI膜块内离子交换树脂填充容量的限制,离子交换树脂在使用一段时间后会逐渐饱和,因此离子交换树脂须再生后方可继续使用
EDI膜块是由数个浓水室、淡水室组合单元叠加构成的。
纯水室-—-由在阴、阳离子交换膜片之间填充混合树脂,用以制造纯水的的工作夹层称为纯水室
浓水室-—-两个纯水室相连之间由阴、阳离子交换膜片组成的,用以收集浓水的工作夹层称为浓水室
电极板-—-用于在膜块运行中产生电场作用的通电导板,称为电极板。通常分为正极和负极,位于膜块的两端。
IP-LXM45Z运行参数及产水水质
典型膜堆性能 | |
操作参数 | |
回收率 | 90-95% |
最大允许进水压力 | 7bar(100psi) |
最高允许进水温度 | 45℃(113F) |
名义流量时的压降范围 | 1.4-2.1bar(20-30psi) |
产水水质 | |
产水电阻率 | >16MQ.cm(见下面说明) |
说明:实际性能可以用lonpure的IP-Pro设计软件确定 | |
硅(SiO2)去除率 | 90-99%,取决于进水条件 |
西门子IP-LXM45ZEDI模块特点有哪些?
产水水质等同甚至优于混床出水,无需使用化学药剂;
连续产水且水质稳定无波动,不似批处理设备呈周期变化;
不需要使用酸,碱,中和系统及树脂罐;
专利的“全填充”浓水室,不需要加盐和浓水循环;
可在7bar(100psi),45C(113F)下连续运行;
双O型圈密封保证运行无泄漏;
超强的电绝缘性能;
运行费用远低于传统离子交换.
进水条件:
进水的相当电导率(含CO2和硅) | <40uS/cm |
进水水源 | RO产品水 |
温度 | 5-45℃(40-113F) |
进水压力 | 1.4-7bar(20-100psi) |
氧化剂(以CL2计) | <0.02ppm |
铁(Fe) | <0.01ppm |
锰(Mn) | <0.01ppm |
硫化物(S2) | <0.01ppm |
pH | 4-11 |
总硬度(以CaCO3计) | <1.0ppm |
溶解有机物(TOC,以C计) | <0.5ppm |
硅(以SiO2计) | <1.0ppm |
IP-LXM45Z应用领域有哪些?
1、超纯材料和超纯试剂的生产和清洗;
2、电子、半导体、精密机械行业超纯水;
3、电池产品的生产;
4、半导体产品的生产和清洗;
5、电路板的生产和清洗;
6、精密的检测;
7、其他实验高科技产品的生产等。
西门子EDI模块IP-LXM45Z使用注意事项:
运行环境
应安装在室内,避免阳光直射,室内最高环境温度不超过45C(113F)。
质量标准
CE认证产品。膜堆生产工厂已通过ISO9001:2000认证。每个膜堆在出厂前都经过了测试,符合严格的IONPURE标准和工业标准。
